Điểm nóng chảy của thép là gì?
1370°C – 1540°C / 2500°F – 2800°F
Thép không tan chảy ở một nhiệt độ cố định. Vì thép là hợp kim của sắt và cacbon, thường kết hợp với các nguyên tố như crom, niken, mangan hoặc molypden nên điểm nóng chảy của nó nằm trong một phạm vi chứ không phải ở một con số chính xác. Hầu hết các loại thép thương mại bắt đầu chuyển sang dạng lỏng ở khoảng giữa 1370°C và 1540°C (2500°F đến 2800°F) , với sự thay đổi giá trị chính xác tùy thuộc vào thành phần hóa học chính xác của loại được đề cập.
Phạm vi này quan trọng hơn nhiều so với sự tò mò của các nhà luyện kim. Các xưởng đúc sử dụng nó để đặt mục tiêu cho lò, các nhà chế tạo sử dụng nó để hiểu mức độ tiến tới hóa lỏng hoàn toàn của quá trình hàn hoặc cắt của họ và các kỹ sư sử dụng nó để đánh giá xem một cấu trúc sẽ hoạt động như thế nào nếu nó tiếp xúc với nhiệt độ cực cao. Điểm nóng chảy dao động một trăm độ có thể thay đổi mức tiêu thụ năng lượng của lò, lựa chọn lớp lót chịu lửa và thậm chí cả loại thép được chọn cho một ứng dụng cụ thể.
Hai thuật ngữ liên quan đáng được tách ra sớm. các chất rắn nhiệt độ là nơi bắt đầu tan chảy và chất lỏng nhiệt độ là nơi kim loại ở trạng thái lỏng hoàn toàn. Giữa hai điểm này, thép tồn tại ở trạng thái hỗn hợp, nóng chảy một phần mà những người vận hành xưởng đúc đôi khi gọi là vùng nhão. Các quyết định đổ và đổ được đưa ra dựa trên khu vực này, vì việc đổ quá sớm có nguy cơ khiến dòng chảy không đầy đủ, đồng thời quá nóng sẽ gây lãng phí năng lượng và có thể thúc đẩy sự phát triển của hạt làm suy yếu sản phẩm cuối cùng.
Hãy xem xét một ví dụ thực tế. Một xưởng chế tạo kết cấu đang cắt tấm thép bằng ngọn đuốc oxy-nhiên liệu đang làm việc với nhiệt độ ngọn lửa cao hơn điểm nóng chảy, đó là lý do tại sao cạnh cắt hóa lỏng trong thời gian ngắn và bị dòng oxy thổi bay. Ngược lại, một xưởng đúc đổ khối động cơ cố tình làm nóng kim loại chỉ cao hơn nhiệt độ chất lỏng một khoảng khiêm tốn, vì quá nhiệt quá mức sẽ gây lãng phí nhiên liệu và có thể làm hỏng vật đúc thành phẩm. Cùng một đặc tính vật lý, điểm nóng chảy, dẫn đến hai quyết định vận hành hoàn toàn khác nhau tùy thuộc vào quy trình.
Tại sao điểm nóng chảy của thép thay đổi rất nhiều?
Sắt nguyên chất nóng chảy ở nhiệt độ tương đối có thể dự đoán được là 1538°C (2800°F). Thời điểm cacbon và các nguyên tố hợp kim khác được đưa vào sử dụng, con số đó bắt đầu thay đổi. Mỗi nguyên tố thay đổi mạng tinh thể của kim loại hơi khác nhau và hiệu ứng tích lũy là nguyên nhân tạo ra phạm vi nóng chảy rộng được thấy trong họ thép.
Cacbon
Ngay cả khi hàm lượng carbon tăng lên một chút cũng làm giảm điểm nóng chảy một cách đáng kể. Việc tăng lượng carbon từ khoảng 0,05% lên 2,0% có thể kéo điểm nóng chảy xuống hơn 100°C, đó là lý do tại sao thép công cụ có hàm lượng carbon cao thường nóng chảy ở nhiệt độ thấp hơn thép nhẹ có hàm lượng carbon rất thấp.
crom
crom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Niken
Niken improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Mơlybdenum
Mơlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Sĩlicon
Sĩlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Dấu vết tạp chất cũng quan trọng. Lưu huỳnh và phốt pho, còn sót lại từ nguyên liệu thô nếu không được tinh chế đúng cách, có thể làm giảm hoạt động nóng chảy hiệu quả ở ranh giới hạt và góp phần gây ra hiện tượng gọi là độ nóng nóng, trong đó kim loại trở nên giòn và dễ bị nứt ở nhiệt độ làm việc cao ngay cả trước khi nó đạt đến điểm nóng chảy khối. Đây là một lý do khiến ngành sản xuất thép hiện đại chú trọng nhiều đến việc kiểm soát chặt chẽ hàm lượng nguyên tố dư thay vì chỉ theo dõi lượng bổ sung hợp kim chính.
Bài học rút ra thực tế cho bất kỳ ai lựa chọn vật liệu là cụm từ "điểm nóng chảy của thép" thực sự là cách viết tắt của một nhóm các giá trị có liên quan chặt chẽ với nhau. Hai cuộn dây nằm cạnh nhau trên sàn nhà kho, một loại thép nhẹ và một loại thép công cụ có hàm lượng carbon cao, có thể có điểm nóng chảy chênh lệch nhau hơn 100 độ C mặc dù cả hai đều được mô tả chính xác là thép.
Điểm nóng chảy theo loại thép
Bảng dưới đây nhóm các họ thép phổ biến và phạm vi nóng chảy thường liên quan đến từng họ. Những số liệu này phản ánh tài liệu tham khảo chung của ngành thay vì bảng thông số kỹ thuật của một nhà máy, do đó, hãy luôn xác nhận các giá trị chính xác dựa trên dữ liệu được chứng nhận cho nhiệt độ hoặc cấp độ cụ thể trước khi nó trở thành một phần của tính toán quan trọng.
| Loại thép | Điểm nóng chảy (° C) | Điểm nóng chảy (° F) |
|---|---|---|
| Thép cacbon thấp (nhẹ) | 1410 – 1530 | 2570 – 2785 |
| Thép cacbon trung bình và cao | 1410 – 1530 | 2570 – 2785 |
| Thép không gỉ | 1375 – 1530 | 2500 – 2785 |
| Thép hợp kim thấp | ≈ 1432 | ≈ 2610 |
| Thép hợp kim cao | ≈ 1415 | ≈ 2600 |
| Thép công cụ | 1400 – 1425 | 2550 – 2600 |
| Kết cấu thép | ≈ 1425 | ≈ 2600 |
Chú ý cách thép công cụ và thép kết cấu thấp hơn một chút hơn dải thép carbon rộng hơn. Thép công cụ mang hàm lượng cacbon cao hơn và các nguyên tố hợp kim bổ sung giúp kéo điểm nóng chảy xuống và các loại kết cấu được thiết kế để có khả năng hàn và độ bền thay vì chịu được nhiệt độ lò cao nhất.
Cũng cần lưu ý rằng trong bất kỳ danh mục nào, phạm vi không được phân bố đồng đều. Thép nhẹ 1020 và thép cacbon cao 1095 đều là thép cacbon về mặt kỹ thuật, tuy nhiên loại cacbon cao hơn sẽ luôn nằm ở đầu dưới của dải trong khi loại mỏng hơn nằm ở đầu trên. Bất kỳ ai chỉ định cài đặt lò cho một lô phế liệu hoặc hàng tồn kho hỗn hợp đều phải tính đến mức chênh lệch này thay vì cho rằng một nhiệt độ trung điểm duy nhất sẽ phù hợp với mọi mảnh như nhau.
Điểm nóng chảy của thép thực sự được đo như thế nào?
Số liệu điểm nóng chảy không đến từ phỏng đoán. Các nhà luyện kim và phòng thí nghiệm vật liệu dựa vào một số kỹ thuật đã được thiết lập để xác định nhiệt độ chất rắn và chất lỏng cho một thành phần thép nhất định.
Phân tích nhiệt vi sai
Một mẫu nhỏ được gia nhiệt cùng với vật liệu tham chiếu trơ và sự chênh lệch nhiệt độ giữa hai vật liệu được theo dõi. Điểm mà mẫu thép hấp thụ thêm nhiệt để thay đổi pha cho thấy chính xác các điểm rắn và lỏng.
nhiệt kế quang học
Trong lò sản xuất, hỏa kế quang học không tiếp xúc đọc năng lượng bức xạ phát ra từ thép nóng chảy hoặc gần nóng chảy để ước tính nhiệt độ bề mặt mà không cần đầu dò chạm trực tiếp vào kim loại, điều này rất cần thiết vì thép lỏng sẽ tiêu thụ cặp nhiệt điện nhanh như thế nào.
Cặp nhiệt điện ngâm
Đầu dò cặp nhiệt điện dùng một lần được nhúng trực tiếp vào thép nóng chảy để đọc nhanh. Mỗi đầu dò được sử dụng một lần và bị loại bỏ vì đầu dò bị nhiệt phá hủy, nhưng kết quả đo có độ chính xác cao đối với phép đo đơn lẻ đó.
Tham khảo sơ đồ pha
Thay vì đo mẫu vật lý mỗi lần, các kỹ sư thường xuyên tham khảo sơ đồ pha sắt-cacbon và sơ đồ pha dành riêng cho hợp kim, sơ đồ này thể hiện nhiệt độ chất rắn và chất lỏng thay đổi như thế nào khi thành phần thay đổi, cho phép dự đoán hành vi nóng chảy từ một chất hóa học đã biết.
Lò sản xuất thường kết hợp một số phương pháp này. Nhiệt kế quang học liên tục có thể theo dõi các xu hướng chung trong suốt quá trình gia nhiệt, trong khi cặp nhiệt điện ngâm định kỳ xác nhận nhiệt độ thực tế của bể tại các điểm quyết định quan trọng, chẳng hạn như ngay trước khi chạm vào lò.
Từ lò nung đến phôi: Thép thực sự được nấu chảy như thế nào
Hiểu được điểm nóng chảy đóng vai trò quan trọng trong quá trình sản xuất giúp giải thích lý do tại sao con số này được coi là một thông số vận hành quan trọng chứ không phải là một thông tin cơ bản.
Lò hồ quang điện (EAF)
Thép phế liệu được đưa vào thùng chứa vật liệu chịu lửa và nấu chảy bằng cách sử dụng hồ quang điện tác động giữa các điện cực than chì lớn và điện tích. Nhiệt độ bể được đẩy thoải mái lên trên điểm chất lỏng, thường vào khoảng 1600°C đến 1700°C, để đảm bảo tan chảy hoàn toàn và có thời gian cho các phản ứng tinh chế trước khi khai thác.
Lò oxy cơ bản (BOF)
Mơlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
Lò cảm ứng
Phổ biến ở các xưởng đúc sản xuất các lô nhỏ hơn hoặc các hợp kim đặc biệt, lò nung cảm ứng sử dụng trường điện từ để làm nóng điện tích trực tiếp, cung cấp khả năng kiểm soát nhiệt độ chính xác rất phù hợp để đạt được mục tiêu quá nhiệt cụ thể trên điểm chất lỏng.
Trong mọi trường hợp, nhiệt độ bể mục tiêu được đặt với điểm chất lỏng cụ thể của hợp kim làm sàn, cộng với biên độ quá nhiệt giúp người vận hành có thời gian làm việc để đổ, bổ sung hợp kim và mất nhiệt độ trong quá trình chuyển sang khuôn hoặc máy đúc liên tục. Quá ít nhiệt có nguy cơ thép đông cứng một phần trước khi chạm tới khuôn; quá nhiều sẽ gây lãng phí năng lượng và có thể làm tăng độ mài mòn của vật liệu chịu lửa.
Điểm nóng chảy và nhiệt độ hư hỏng kết cấu
~1370–1540°C
Nhiệt độ mà tại đó thép chuyển từ thể rắn sang thể lỏng. Để đạt đến điểm này cần có lò nung hoặc nguồn nhiệt cực kỳ mạnh và bền vững.
~500–600°C
Phạm vi nhiệt độ mà thép chịu tải bắt đầu mất đủ độ bền đến mức nó không còn có thể chịu được tải trọng thiết kế một cách an toàn nữa, rất lâu trước khi kim loại gần nóng chảy.
Sự khác biệt này là một trong những điểm bị hiểu lầm nhiều nhất về hành vi của thép. Một dầm thép không cần phải tan chảy mới bị hỏng. Thép kết cấu thường chỉ giữ lại một phần cường độ chảy ở nhiệt độ phòng khi nó vượt qua khoảng 500 đến 600°C, đó là lý do tại sao kỹ thuật phòng cháy chữa cháy tập trung vào việc giữ thép ở dưới ngưỡng đó thay vì dưới điểm nóng chảy của nó. Một kiến trúc sư hoặc kỹ sư thiết kế khả năng chống cháy đang làm việc với một con số hoàn toàn khác với một người vận hành xưởng đúc đang đổ thép nóng chảy vào khuôn.
Tải cũng thay đổi hình ảnh. Một bộ phận chịu tải nhẹ có thể tồn tại ở nhiệt độ cao hơn bộ phận chịu tải nặng trước khi nó biến dạng, do đó, nhiệt độ hư hỏng chính xác đối với bất kỳ bộ phận kết cấu nhất định nào phụ thuộc vào trọng lượng mà nó mang so với công suất định mức, chứ không phụ thuộc vào một con số chung duy nhất.
Khoảng cách giữa điểm nóng chảy và hư hỏng chức năng cũng giải thích tại sao thép thường được mô tả là mất độ bền dần dần thay vì hỏng hoàn toàn cùng một lúc. Trong khoảng từ 200°C đến 300°C, hầu hết các loại thép carbon vẫn giữ được gần như toàn bộ độ bền ở nhiệt độ phòng. Từ đó trở lên, đường cong cường độ uốn cong xuống với tốc độ tăng dần, do đó, sự khác biệt giữa 500°C và 600°C có ý nghĩa quan trọng hơn nhiều đối với tính toán cấu trúc so với cùng một khoảng cách một trăm độ gần với nhiệt độ phòng.
Điểm nóng chảy của thép trong rèn và sản xuất
Điểm nóng chảy không phải là con số quan trọng nhất trong xưởng rèn. Điều quan trọng là cửa sổ nhiệt độ rèn , một dải nằm thoải mái dưới phạm vi nóng chảy để kim loại đủ nóng để được định hình lại bằng cách dùng búa hoặc ép, nhưng không bao giờ tiến tới hóa lỏng.

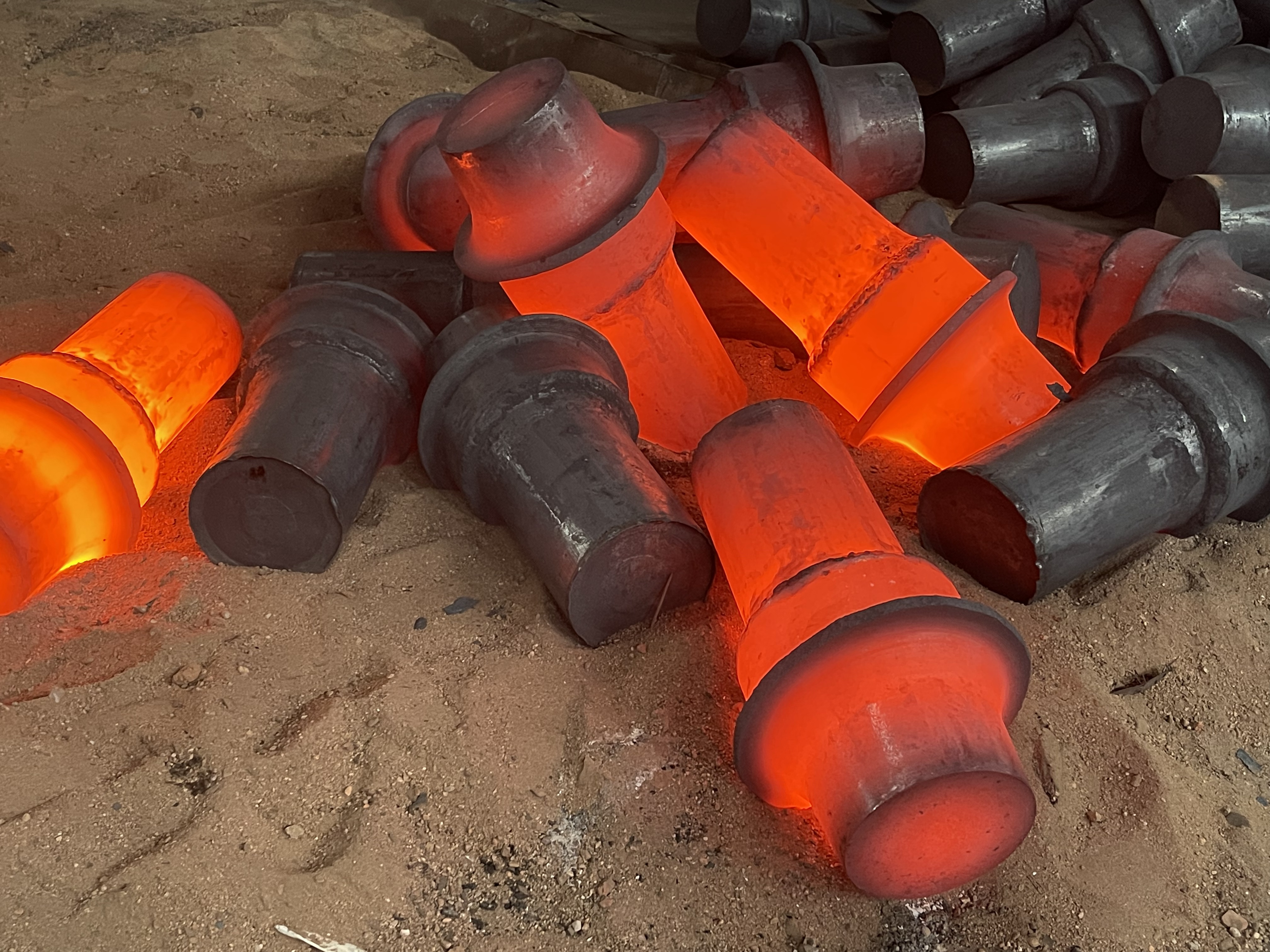

Làm nóng phôi
Thép nguyên liệu được nung trong lò để đạt đến phạm vi làm việc nóng, thường được trích dẫn ở khoảng 1100°C đến 1250°C (khoảng 2000°F đến 2300°F) đối với nhiều loại cacbon và hợp kim, thấp hơn nhiều so với phạm vi nóng chảy được trình bày trước đó trong bài viết này.
Ngâm cho nhiệt độ đồng đều
Phôi được giữ ở nhiệt độ đủ lâu để nhiệt thấm đều qua mặt cắt ngang của nó, tránh tình trạng bề mặt có thể gia công được nhưng lõi vẫn tương đối lạnh và có khả năng chống biến dạng.
Rèn thép dưới áp lực
Búa, máy ép hoặc thiết bị cán sẽ định hình lại thép đã được làm mềm nhưng vẫn rắn chắc thành dạng mong muốn. Duy trì tốt ở nhiệt độ nóng chảy sẽ giữ cho cấu trúc hạt nguyên vẹn và là một phần lý do tại sao các bộ phận rèn được đánh giá cao về độ bền so với các bộ phận đúc tương đương.
Làm mát có kiểm soát
Sau khi tạo hình, bộ phận được làm nguội một cách có kiểm soát, đôi khi được xử lý nhiệt tiếp theo, để khóa các tính chất cơ học mà quá trình rèn được thiết kế để đạt được.
Hiểu được khoảng cách giữa nhiệt độ rèn và điểm nóng chảy giải thích rất nhiều về lý do tại sao thiết bị rèn được thiết kế như vậy. Tất cả các quy trình điều khiển lò, nhiệt kế và thời gian ngâm đều tồn tại để giữ phôi an toàn bên trong cửa sổ rèn. Vượt quá cửa sổ đó và trôi về phía phạm vi nóng chảy, nguy cơ thép bị cháy, cấu trúc hạt thô và nứt trong quá trình tạo hình tăng mạnh. Đây là một lý do khiến các cửa hàng có kinh nghiệm coi dữ liệu điểm nóng chảy không phải là mục tiêu hoạt động mà là trần cứng để tránh xa trong bất kỳ quá trình gia công nóng nào.
Rèn nóng và rèn nguội
Hầu hết quá trình rèn thép diễn ra ở nhiệt độ nóng, trong cửa sổ nhiệt độ được mô tả ở trên, vì thép được nung nóng sẽ biến dạng với lực ít hơn nhiều so với thép ở nhiệt độ phòng và kết tinh lại khi hoạt động, tránh sự tích tụ ứng suất bên trong. Ngược lại, rèn nguội tạo hình thép ở nhiệt độ gần hoặc bằng nhiệt độ phòng, dựa vào độ dẻo của kim loại hơn là nhiệt. Rèn nguội không liên quan trực tiếp đến cuộc thảo luận về điểm nóng chảy, nhưng nó đáng được đề cập vì sự lựa chọn giữa rèn nóng và rèn nguội bản thân nó một phần được điều khiển bởi cách các đặc tính của một loại thép nhất định thay đổi khi nó tiến gần hoặc ở xa giới hạn nhiệt của nó.
Các lỗi thường gặp liên quan đến quá nhiệt trong quá trình rèn
Khi người vận hành lò cho phép nguyên liệu tiến đến quá gần phạm vi nóng chảy, một số khuyết tật có thể đoán trước được sẽ có xu hướng xuất hiện. Sự phát triển của hạt tạo ra cấu trúc bên trong thô làm giảm độ dẻo dai. Sự tan chảy ban đầu ở ranh giới hạt, đôi khi được gọi là đốt cháy, có thể làm hỏng vật liệu vĩnh viễn ngay cả khi phần lớn của mảnh không bao giờ hóa lỏng rõ ràng. Sự hình thành cặn tăng nhanh khi nhiệt độ tăng, lãng phí vật liệu và làm phức tạp quá trình hoàn thiện ở khâu cuối. Nhận biết sớm những dấu hiệu này là một phần lý do tại sao việc kiểm soát và giám sát nhiệt độ lò vẫn là trọng tâm trong hoạt động rèn.
Điểm nóng chảy trong hàn và cắt so với rèn
Hàn và cắt nhiệt nằm ở đầu đối diện của phổ nhiệt độ so với quá trình rèn. Khi việc rèn cố tình tránh phạm vi nóng chảy, việc hàn phụ thuộc vào việc tiếp cận nó, ít nhất là cục bộ, để hợp nhất hai mảnh thép lại với nhau.
Trong quá trình hàn hồ quang, vũng hàn ngay lập tức thường vượt quá điểm nóng chảy khối của thép cơ bản một khoảng đáng kể, vì bản thân hồ quang cháy ở vài nghìn độ và quá nhiệt cục bộ giúp đảm bảo sự kết hợp hoàn toàn giữa kim loại gốc và vật liệu độn. Đây là hiện tượng hẹp, có tính cục bộ cao, không giống như hiện tượng nóng chảy trong lò nơi toàn bộ điện tích được đưa đến nhiệt độ. Kim loại cơ bản xung quanh chỉ cách bể hàn một khoảng ngắn có thể vẫn gần bằng nhiệt độ phòng, đó là lý do tại sao quá trình hàn tạo ra gradient nhiệt dốc và tại sao việc kiểm soát nhiệt đầu vào và tốc độ làm mát lại quan trọng đối với chất lượng mối hàn.
Các quy trình cắt bằng nhiệt như cắt oxy-nhiên liệu và cắt plasma hoạt động tương tự nhau, đẩy một vết cắt hẹp của thép đi qua điểm nóng chảy của nó để nó có thể bị đẩy ra dưới dạng xỉ nóng chảy, trong khi tấm xung quanh hầu như không bị ảnh hưởng về mặt cấu trúc, ngoại trừ vùng ảnh hưởng nhiệt hẹp.
Điểm nóng chảy của thép so với các kim loại khác như thế nào
Đặt thép cùng với các kim loại công nghiệp thông thường khác giúp xác định hành vi nóng chảy của nó trong bối cảnh cụ thể, đặc biệt đối với bất kỳ ai lựa chọn giữa các vật liệu cho ứng dụng nhiệt độ cao.
| kim loại | Điểm nóng chảy (° C) | Điểm nóng chảy (° F) |
|---|---|---|
| Chì | ≈ 327 | ≈ 621 |
| kẽm | ≈ 420 | ≈ 788 |
| Nhôm | ≈ 660 | ≈ 1221 |
| đồng | ≈ 1085 | ≈ 1985 |
| Sắt nguyên chất | ≈ 1538 | ≈ 2800 |
| Thép (phạm vi chung) | 1370 – 1540 | 2500 – 2800 |
| Titan | ≈ 1668 | ≈ 3034 |
| vonfram | ≈ 3422 | ≈ 6192 |
Thép nằm thoải mái trên nhôm và đồng, điều này giải thích tại sao nhôm và đồng cần ít năng lượng nung chảy hơn nhiều và thường được sử dụng ở những nơi có nhiệt độ xử lý thấp hơn. Titan nóng chảy ở nhiệt độ cao hơn đáng kể so với hầu hết các loại thép và vonfram nằm trong một loại riêng, đó là lý do tại sao vonfram được chọn cho các sợi và bộ phận phải tồn tại ở nhiệt độ cực cao, bền vững có thể hóa lỏng thép hoàn toàn.
Điều thú vị là điểm nóng chảy của thép gần bằng và trong hầu hết các công thức hợp kim thấp hơn một chút so với sắt nguyên chất. Điều này phù hợp với nguyên tắc luyện kim chung rằng việc hợp kim hóa một nguyên tố hầu như luôn làm giảm điểm nóng chảy của nó so với kim loại cơ bản nguyên chất, một mô hình đúng với hầu hết các hệ thống hợp kim phổ biến, không chỉ thép.
Những quan niệm sai lầm phổ biến về điểm nóng chảy của thép
Thép có một điểm nóng chảy chính xác, giống như cách nước đóng băng ở chính xác 0 độ C.
Thực tếThép là một hợp kim, vì vậy nó nóng chảy trong một phạm vi được xác định bởi nhiệt độ rắn và lỏng, thay đổi theo thành phần thay vì ở một số cố định.
Kết cấu thép chỉ trở nên nguy hiểm khi nó bắt đầu tan chảy.
Thực tếThép kết cấu mất phần lớn khả năng chịu tải ở khoảng 500°C đến 600°C, thấp hơn hàng trăm độ so với phạm vi nóng chảy của nó, do đó nguy cơ hư hỏng sẽ tăng lên rất lâu trước khi kim loại ở gần chất lỏng.
Thép không gỉ luôn có nhiệt độ nóng chảy cao hơn thép carbon trơn vì đây là vật liệu cao cấp.
Thực tếHai phạm vi này trùng lặp đáng kể và tùy thuộc vào loại chính xác được so sánh, một số loại thép carbon có thể có điểm nóng chảy cao hơn một số loại không gỉ.
Việc rèn đòi hỏi phải nung thép gần đến điểm nóng chảy để làm cho nó đủ mềm để tạo hình.
Thực tếQuá trình rèn có chủ ý ở dưới phạm vi nóng chảy, thường thấp hơn từ 100°C đến 300°C, vì gia công quá gần thời điểm hóa lỏng sẽ làm hỏng cấu trúc hạt và tăng nguy cơ nứt vỡ.
Câu hỏi thường gặp
Thép nóng chảy ở nhiệt độ bao nhiêu độ C?
Hầu hết các loại thép thương mại đều nóng chảy ở nhiệt độ từ 1370°C đến 1540°C, với con số chính xác tùy thuộc vào hàm lượng carbon và sự hiện diện của các nguyên tố hợp kim khác như crom, niken hoặc mangan.
Nhiệt độ nào thép nóng chảy ở độ F?
Trong Fahrenheit, phạm vi tương tự chuyển thành khoảng 2500°F đến 2800°F, một lần nữa thay đổi đôi chút tùy thuộc vào loại cụ thể và hàm lượng hợp kim của nó.
Điểm nóng chảy của thép không gỉ có khác với thép carbon không?
Hai phạm vi chồng lên nhau đáng kể. Thép không gỉ thường nằm trong khoảng từ 1375°C đến 1530°C, trong khi thép cacbon thường nằm trong khoảng từ 1410°C đến 1530°C, do đó, sự khác biệt giữa loại thép không gỉ cụ thể và loại cacbon cụ thể thường nhỏ hơn mọi người mong đợi.
Tại sao kết cấu thép bị cháy rất lâu trước khi tan chảy?
Khả năng chịu tải giảm mạnh khi thép vượt qua khoảng 500°C đến 600°C, nhiệt độ thấp hơn nhiều so với phạm vi nóng chảy của nó. Tại thời điểm đó, thép vẫn còn rắn chắc, nhưng nó đã mất đi quá nhiều sức mạnh để tiếp tục chịu được tải trọng thiết kế.
Sự khác biệt giữa điểm nóng chảy và nhiệt độ rèn là gì?
Điểm nóng chảy là nơi thép chuyển sang trạng thái lỏng hoàn toàn. Nhiệt độ rèn là khoảng làm việc thấp hơn, thường khoảng 1100°C đến 1250°C đối với nhiều loại, được chọn đặc biệt để tránh xa phạm vi nóng chảy trong khi vẫn làm cho kim loại đủ mềm để định hình lại.
Việc bổ sung carbon có làm tăng hay giảm điểm nóng chảy của thép không?
Thêm carbon làm giảm điểm nóng chảy. Hàm lượng carbon cao hơn làm giảm phạm vi nóng chảy, đó là một phần lý do tại sao thép công cụ có hàm lượng carbon cao thường nóng chảy ở nhiệt độ thấp hơn một chút so với thép nhẹ có hàm lượng carbon rất thấp.
Tại sao điểm nóng chảy của thép được đưa ra dưới dạng một phạm vi thay vì một con số?
Thép là hợp kim, không phải là nguyên tố nguyên chất nên nó không có điểm nóng chảy cố định duy nhất như sắt nguyên chất. Nhiệt độ chất rắn và chất lỏng chính xác thay đổi theo sự kết hợp cụ thể của các nguyên tố cacbon và hợp kim ở mỗi loại.
Bể hàn nóng đến mức nào so với điểm nóng chảy của thép?
Một bể hàn hồ quang điển hình chạy tốt trên phạm vi nóng chảy khối lượng lớn của thép cơ bản, thường ở khoảng 1600°C hoặc cao hơn ở vùng hồ quang ngay lập tức, vì quá trình này cần đủ nhiệt độ để đảm bảo sự kết hợp hoàn toàn giữa kim loại cơ bản và chất độn.
Điểm nóng chảy của thép có thay đổi theo áp suất hoặc độ cao không?
Điểm nóng chảy thay đổi một chút theo áp suất theo nghĩa nhiệt động học nghiêm ngặt, nhưng hiệu ứng này đủ nhỏ ở điều kiện khí quyển bình thường nên nó không phải là yếu tố thực tế cho các hoạt động nung, rèn hoặc hàn hàng ngày.
