Hợp kim thép là gì: Thành phần, chủng loại và rèn

Hợp kim thép là gì - Câu trả lời trực tiếp

Thép về cơ bản là hợp kim của sắt và cacbon, trong đó hàm lượng cacbon thường dao động từ 0,02% đến 2,14% trọng lượng . Tuy nhiên, khi mọi người hỏi "hợp kim của thép là gì", họ thường đề cập cụ thể đến thép hợp kim - một loại thép vượt xa thép cacbon thông thường bằng cách kết hợp một hoặc nhiều nguyên tố hợp kim bổ sung như crom, niken, molypden, vanadi, mangan, silicon hoặc vonfram. Những yếu tố bổ sung này được cố tình đưa vào để tăng cường các tính chất cơ học, vật lý hoặc hóa học cụ thể mà chỉ riêng carbon không thể đạt được.

Về mặt thực tế, thép hợp kim được chia thành hai loại lớn: thép hợp kim thấp , trong đó tổng hàm lượng hợp kim dưới 8% và thép hợp kim cao , trong đó tổng hàm lượng hợp kim vượt quá 8%. Thép không gỉ, thép công cụ và thép tốc độ cao đều thuộc loại hợp kim cao. Sự kết hợp và nồng độ cụ thể của các nguyên tố hợp kim quyết định trực tiếp đến độ bền, độ cứng, độ dẻo dai, khả năng chống ăn mòn và khả năng hàn của thép.

Một trong những ứng dụng quan trọng nhất về mặt công nghiệp của thép hợp kim là sản xuất Thép hợp kim rèn — các bộ phận được định hình thông qua lực nén mang lại cấu trúc hạt và tính chất cơ học vượt trội so với vật đúc hoặc thanh gia công. Do đó, việc hiểu thành phần của thép hợp kim không thể tách rời khỏi việc hiểu cách thức các sản phẩm rèn này được thiết kế và ứng dụng trong các ngành công nghiệp.

Các nguyên tố hợp kim cốt lõi trong thép và vai trò của chúng

Mỗi nguyên tố hợp kim được thêm vào thép phục vụ một mục đích luyện kim riêng biệt. Bảng phân tích sau đây bao gồm các phần tử được sử dụng phổ biến nhất và các thuộc tính cụ thể mà chúng mang lại:

Crom (Cr)

Crom được thêm vào với số lượng từ 0,5% đến 30% tùy thuộc vào ứng dụng. Ở nồng độ trên 10,5%, nó tạo thành một lớp oxit thụ động trên bề mặt thép, tạo ra thứ mà chúng ta gọi là thép không gỉ. Ở nồng độ thấp hơn, crom cải thiện độ cứng, khả năng chống mài mòn và độ bền nhiệt độ cao. Các loại như AISI 4140 và 4340 đều chứa crom là nguyên tố chính và đây là một trong những loại được chỉ định phổ biến nhất để rèn Thép hợp kim trong các ứng dụng chịu tải.

Niken (Ni)

Niken tăng cường độ dẻo dai, đặc biệt ở nhiệt độ thấp, khiến nó không thể thiếu trong các ứng dụng đông lạnh và thiết bị môi trường Bắc Cực. Thường được sử dụng giữa 1% và 9% , niken còn cải thiện khả năng chống ăn mòn và giúp duy trì độ dẻo sau khi đông cứng. Thép loại 9Ni, chứa khoảng 9% niken, được sử dụng rộng rãi cho các bể chứa khí tự nhiên hóa lỏng (LNG) hoạt động ở nhiệt độ thấp tới −196°C.

Molypden (Mo)

Ngay cả với số lượng nhỏ - thường 0,15% đến 0,30% — molypden cải thiện đáng kể độ cứng, khả năng chống rão ở nhiệt độ cao và khả năng chống ăn mòn rỗ. Trong thép crom-molypden (CrMo), là vật liệu tiêu chuẩn cho đường ống áp suất cao và thép hợp kim rèn trong lĩnh vực sản xuất điện, molypden rất quan trọng đối với tính toàn vẹn cấu trúc lâu dài trong chu trình nhiệt.

Vanadi (V)

Vanadi được sử dụng ở nồng độ thường dưới 0,2% , tuy nhiên tác dụng tinh chế ngũ cốc của nó là rất đáng kể. Nó tạo thành các cacbua và nitrit mịn giúp xác định ranh giới hạt, tạo ra các cấu trúc vi mô mịn hơn và độ bền mỏi được cải thiện. Các loại được biến đổi Vanadi thường được sử dụng trong trục khuỷu rèn, thanh kết nối và phôi bánh răng trong đó tuổi thọ mỏi là tối quan trọng.

Mangan (Mn)

Mangan có mặt hầu như trong tất cả các loại thép, thường ở giữa 0,3% và 1,6% . Nó hoạt động như một chất khử oxy, kết hợp với lưu huỳnh để ngăn ngừa sự nóng chảy, tăng cường độ bền và độ cứng. Thép mangan cao hơn - chẳng hạn như thép Hadfield với khoảng 12–14% Mn - thể hiện đặc tính làm cứng đặc biệt, khiến chúng phù hợp cho các ứng dụng chống va đập như thiết bị khai thác mỏ và đường sắt.

Silic (Si)

Silicon chủ yếu là chất khử oxy nhưng cũng cải thiện độ bền và độ cứng. Trong thép lò xo và thép điện, hàm lượng silic có thể cao tới 4,5% , nơi nó làm giảm đáng kể tổn thất từ tính và cải thiện điện trở suất. Trong thép hợp kim kết cấu, hàm lượng silic thường được kiểm soát trong khoảng từ 0,15% đến 0,35%.

Vonfram (W) và Coban (Co)

Vonfram tạo thành các cacbua ổn định duy trì độ cứng ở nhiệt độ cao - lên đến 600°C trở lên — làm cho nó trở nên cần thiết trong các loại thép công cụ tốc độ cao như M2 và T1. Cobalt làm tăng thêm độ cứng nóng và được sử dụng kết hợp với vonfram trong các ứng dụng dụng cụ cắt cao cấp.

Các loại thép hợp kim phổ biến và thành phần của chúng

Bảng dưới đây tóm tắt một số loại thép hợp kim được sử dụng rộng rãi, thành phần danh nghĩa và lĩnh vực ứng dụng chính của chúng, đặc biệt liên quan đến việc rèn Thép hợp kim:

Điều gì làm cho thép hợp kim rèn khác với các hình thức khác

Khi thép hợp kim được xử lý thông qua rèn - trái ngược với đúc, cán hoặc gia công từ phôi - thành phần tạo thành thể hiện cấu trúc bên trong cơ bản khác nhau. Việc rèn kim loại hoạt động dưới lực nén, nóng hoặc lạnh, đạt được một số kết quả luyện kim quan trọng:

• Tinh chế hạt: Quá trình rèn phá vỡ các cấu trúc hạt đúc thô thành các hạt mịn, cân bằng. Hạt mịn hơn có nghĩa là độ dẻo dai cao hơn và khả năng chống mỏi tốt hơn. Trong quá trình rèn bằng Thép hợp kim, điều này được khuếch đại bởi các nguyên tố tinh chế ngũ cốc như vanadi và niobium.
• Căn chỉnh dòng chảy hạt: Khi thép hợp kim được rèn thành hình dạng gần như lưới, dòng hạt đi theo đường viền của bộ phận thay vì bị cắt ngang bằng gia công. Cấu trúc hạt định hướng này cải thiện đáng kể độ bền kéo và tuổi thọ mỏi theo hướng ứng suất chính - một lợi thế quan trọng trong các bộ phận như trục khuỷu, thanh nối và mặt bích.
• Loại bỏ các khoảng trống bên trong: Rèn nóng ở nhiệt độ thường từ 1100°C đến 1250°C sẽ đóng mọi lỗ xốp bên trong hoặc các lỗ co ngót có thể hình thành trong quá trình hóa rắn phôi ban đầu, tạo ra sản phẩm đồng nhất, đậm đặc.
• Cải thiện khả năng chống va đập: Sự kết hợp giữa cấu trúc hạt mịn và dòng sợi định hướng trong quá trình rèn Thép hợp kim dẫn đến các giá trị va đập Charpy V-Notch có thể được Cao hơn 30% đến 50% hơn so với vật đúc tương đương được thử nghiệm theo hướng ngang.

Ví dụ, vật rèn AISI 4340 được xử lý nhiệt đến độ bền kéo 1000 MPa có thể biểu hiện năng lượng va chạm Charpy trên 80 J ở nhiệt độ phòng, trong khi vật đúc có thành phần và xử lý nhiệt tương tự chỉ có thể đạt được 50–60 J trong các điều kiện giống nhau. Sự khác biệt này không chỉ mang tính học thuật — trong các ứng dụng quan trọng về an toàn, nó quyết định liệu một bộ phận có tồn tại được trong tình trạng quá tải hay bị gãy hỏng nghiêm trọng hay không.

Quy trình rèn thép hợp kim - Từ phôi đến thành phần hoàn thiện

Sản xuất thép hợp kim rèn chất lượng cao đòi hỏi phải kiểm soát cẩn thận mọi giai đoạn trong quy trình sản xuất. Dưới đây là trình tự sản xuất điển hình cho các thành phần thép hợp kim rèn nóng:

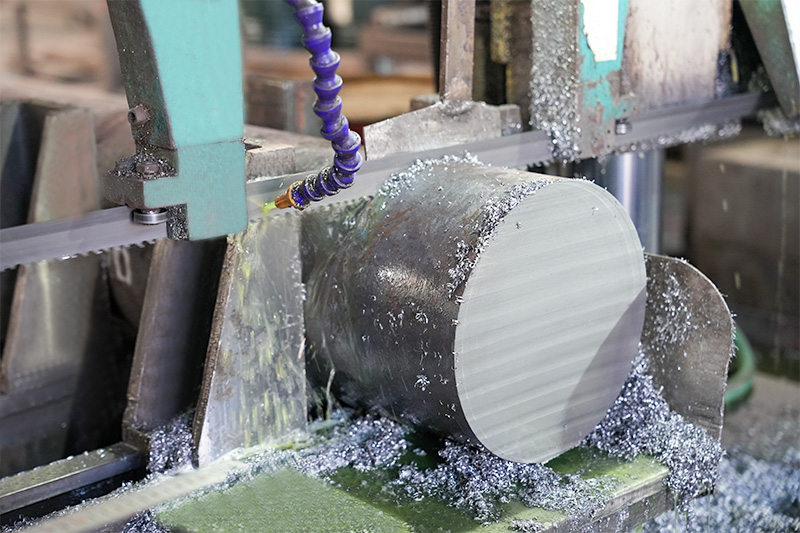

1. Lựa chọn và chứng nhận nguyên liệu: Phôi hoặc thỏi thép hợp kim có nguồn gốc từ các nhà sản xuất thép có thành phần hóa học nhiệt được ghi lại, xác nhận rằng tất cả nồng độ nguyên tố hợp kim đều đáp ứng thông số kỹ thuật. Kiểm tra siêu âm phôi thép đến là phương pháp tiêu chuẩn cho các ứng dụng quan trọng.
2. Sưởi ấm: Phôi được nung nóng trong lò đốt gas hoặc lò điện đến nhiệt độ rèn thích hợp, thường là giữa 1100°C và 1250°C cho hầu hết các loại hợp kim thấp. Kiểm soát nhiệt độ chính xác ngăn chặn quá trình khử cacbon của lớp bề mặt và đảm bảo độ dẻo đồng đều trên mặt cắt ngang.
3. Hoạt động rèn: Tùy thuộc vào hình dạng và dòng hạt yêu cầu, phôi có thể được rèn, kéo ra hoặc ép trong khuôn kín. Các vật rèn bằng thép hợp kim lớn - chẳng hạn như mặt bích bình áp lực có lỗ khoan vượt quá 500 mm - thường được sản xuất trên các máy ép thủy lực từ Công suất 2.000 đến 10.000 tấn .
4. Làm mát có kiểm soát: Sau khi rèn, làm mát có kiểm soát - trong không khí, trong lò nung hoặc dưới tấm cách nhiệt - ngăn ngừa sự hình thành martensite cứng có thể làm nứt bộ phận hoặc gây ra ứng suất dư không phù hợp cho quá trình xử lý nhiệt tiếp theo.
5. Xử lý nhiệt: Hầu hết các sản phẩm rèn bằng thép hợp kim đều trải qua quá trình austenit hóa, làm nguội và ủ (QT) để đạt được đặc tính cơ học cuối cùng. Nhiệt độ austenit hóa, môi trường làm nguội (nước, dầu hoặc polyme), nhiệt độ và thời gian ủ đều là những biến số quan trọng. Ví dụ: vật liệu rèn AISI 4140 dành cho các ứng dụng hàng hóa dạng ống của nước dầu mỏ (OCTG) thường được tôi luyện giữa 540°C và 650°C để đạt được sự cân bằng cần thiết về sức mạnh và độ dẻo dai.
6. Kiểm tra không phá hủy (NDT): Sản phẩm rèn cuối cùng phải được kiểm tra siêu âm (UT), kiểm tra hạt từ tính (MPI) hoặc kiểm tra chất thẩm thấu thuốc nhuộm (DPI) để xác minh tính toàn vẹn bên trong và bề mặt trước khi giao hàng.
7. Kiểm tra và chứng nhận cơ khí: Các vòng thử nghiệm hoặc phần kéo dài được rèn tích hợp với bộ phận được gia công để kiểm tra độ bền kéo, độ cứng và độ va đập. Kết quả được ghi lại trên báo cáo thử nghiệm vật liệu (MTR) đi kèm với quá trình rèn cho khách hàng.

Các ngành phụ thuộc nhiều vào rèn thép hợp kim

Nhu cầu rèn Thép hợp kim được thúc đẩy bởi các ngành công nghiệp mà tính toàn vẹn của cấu trúc là không thể thương lượng và khi thất bại gây ra hậu quả nghiêm trọng - dù là về mặt kinh tế, môi trường hay về mặt an toàn con người. Các lĩnh vực sau đây là người tiêu dùng quan trọng nhất:

Dầu khí

Thiết bị đầu giếng, thân cây Giáng sinh, van cổng, mặt bích và đầu nối ngầm đều được sản xuất thường xuyên dưới dạng vật rèn bằng Thép hợp kim. Các lớp như F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) và các loại nhiệt độ thấp như F8 và F44 được chỉ định theo tiêu chuẩn ASTM A182 cho mặt bích và phụ kiện hoạt động dưới áp suất cao và nhiệt độ cao hoặc nhiệt độ thấp hơn môi trường xung quanh. Sự kết hợp giữa hóa học hợp kim và quy trình rèn đảm bảo các bộ phận này chịu được áp suất đầu giếng vượt quá 15.000 psi và chống lại hiện tượng nứt do hydro gây ra (HIC) trong môi trường dịch vụ chua.

Hàng không vũ trụ và quốc phòng

Các bộ phận của thiết bị hạ cánh, các bộ phận cấu trúc khung máy bay, trục động cơ và các bộ phận của hệ thống vũ khí được sản xuất dưới dạng thép hợp kim rèn từ các loại bao gồm AISI 4340, 300M (4340 đã được sửa đổi với bổ sung vanadi và silicon) và thép kết hợp. Yêu cầu về độ bền kéo cuối cùng cho các ứng dụng này thường vượt quá 1.700 MPa , với độ bền gãy xương tối thiểu nghiêm ngặt. Quá trình rèn ở đây rất cần thiết vì không có quá trình đúc nào có thể đạt được sự kết hợp cần thiết giữa độ bền và độ dẻo dai ở các cấp độ này một cách đáng tin cậy.

Phát điện

Rôto tua bin hơi nước, trục máy phát điện, vỏ bình áp lực và đĩa tua bin ở cả nhà máy nhiệt điện và điện hạt nhân thông thường đều nằm trong số các sản phẩm rèn bằng Thép hợp kim lớn nhất và đòi hỏi khắt khe nhất được sản xuất. Việc rèn một cánh quạt tuabin lớn có thể nặng hơn 100 tấn và cần nhiều tuần làm mát và xử lý nhiệt có kiểm soát sau khi rèn. Các vật liệu như thép CrMoV (ví dụ: 1Cr-1Mo-0,25V) và các loại niken-crom-molybden-vanadi (NiCrMoV) được chỉ định cho khả năng chống rão lâu dài ở nhiệt độ hơi nước lên tới 565°C và khả năng chống giòn do nhiệt độ của chúng.

Ô tô và vận tải hạng nặng

Lĩnh vực ô tô sử dụng rộng rãi thép hợp kim cho các bộ phận của hệ thống truyền động - trục khuỷu, thanh kết nối, trục cam, bánh răng truyền động và tay lái. Các loại hợp kim cacbon trung bình như AISI 4140, 4340 và 8620 là những lựa chọn phổ biến nhất. Thép rèn vi hợp kim hiện đại (có chứa thêm một lượng nhỏ niobium, vanadi hoặc titan) đã đạt được lực kéo vì chúng đạt được độ bền phù hợp thông qua quá trình xử lý cơ nhiệt có kiểm soát mà không yêu cầu hoạt động tôi và tôi riêng biệt, giảm chi phí sản xuất và tiêu thụ năng lượng.

Thiết bị khai thác và xây dựng

Trục truyền động, liên kết đường ray máy ủi, đầu xi lanh thủy lực và chốt gầu cho xẻng khai thác và máy xúc được sản xuất thường xuyên dưới dạng rèn Thép hợp kim lớn. Các bộ phận này chịu tải theo chu kỳ cao kết hợp với mài mòn và thỉnh thoảng tải va đập. Các lớp có độ cứng bề mặt cao sau khi xử lý nhiệt - thường Giá trị độ cứng Brinell từ 300 đến 400 HB - được ưa thích vì khả năng chống mài mòn, đồng thời duy trì đủ độ bền của lõi để chống gãy khi va đập.

Tiêu chuẩn và thông số kỹ thuật quản lý việc rèn thép hợp kim

Các tiêu chuẩn quốc tế xác định cả giới hạn thành phần hóa học và các yêu cầu về đặc tính cơ học đối với vật liệu rèn bằng Thép hợp kim được sử dụng trong các ngành công nghiệp được quản lý. Người mua và kỹ sư phải hiểu tiêu chuẩn nào áp dụng cho ứng dụng của họ trước khi chỉ định vật liệu. Các tiêu chuẩn được tham khảo rộng rãi nhất bao gồm:

• ASTM A182: Đặc điểm kỹ thuật tiêu chuẩn cho mặt bích ống thép không gỉ và hợp kim rèn hoặc cán, phụ kiện rèn và van dùng cho dịch vụ nhiệt độ cao. Bao gồm các lớp F5, F9, F11, F22, F91 và nhiều loại khác theo ký hiệu CrMo của chúng.
• ASTM A336: Bao gồm thép rèn cho các bộ phận chịu áp suất và nhiệt độ cao, được sử dụng cho bình chứa, van và phụ kiện trong sản xuất điện và xử lý hóa chất.
• ASTM A508: Vật liệu rèn cacbon và thép hợp kim được xử lý chân không và tôi luyện cho bình áp lực - được sử dụng nhiều trong các ứng dụng bình áp lực hạt nhân.
• EN 10250: Tiêu chuẩn Châu Âu về rèn thép khuôn hở cho các mục đích kỹ thuật chung, với các bộ phận bao gồm thép không hợp kim, thép hợp kim đặc biệt và thép không gỉ.
• ISO 9606 và AS 1085: Tiêu chuẩn khu vực quản lý trình độ rèn thép hợp kim ở các thị trường quốc gia cụ thể.
• NACE MR0175 / ISO 15156: Bản thân nó không phải là một tiêu chuẩn rèn nhưng quy định các yêu cầu đối với các thành phần thép hợp kim được sử dụng trong môi trường chứa hydro sunfua (H₂S) - bao gồm các giới hạn độ cứng quan trọng đối với việc rèn trong dịch vụ chua dầu và khí đốt.

Đối với nhiều ứng dụng quan trọng, chỉ xác định tiêu chuẩn thôi là chưa đủ. Yêu cầu bổ sung - chẳng hạn như Bổ sung S1 (Thử nghiệm Charpy ở nhiệt độ thấp) , kiểm tra siêu âm theo tiêu chuẩn ASTM A388 hoặc thử nghiệm mô phỏng PWHT — được thêm vào đơn đặt hàng để giải quyết các rủi ro dành riêng cho ứng dụng mà tiêu chuẩn cơ bản không đề cập đầy đủ.

Tính chất cơ học: So sánh việc rèn thép hợp kim

Các tính chất cơ học có thể đạt được bằng vật liệu rèn bằng Thép hợp kim trải rộng trong phạm vi rất rộng tùy thuộc vào cấp độ, điều kiện xử lý nhiệt và kích thước tiết diện. Bảng sau đây cung cấp dữ liệu đặc tính đại diện cho các loại thép hợp kim được rèn phổ biến ở điều kiện tôi và ram:

Một khái niệm quan trọng đối với người sử dụng vật liệu rèn Thép hợp kim là hiệu ứng kích thước phần . Khi mặt cắt rèn tăng lên, lõi của bộ phận nguội chậm hơn trong quá trình tôi, dẫn đến giá trị độ cứng và độ bền thấp hơn so với bề mặt. Điều này được đặc trưng bởi độ cứng - thường được đo bằng thử nghiệm làm nguội cuối Jominy. Các lớp có độ cứng cao hơn (chẳng hạn như AISI 4340 so với AISI 4140) duy trì độ cứng ổn định hơn trên các phần lớn hơn, đó là lý do tại sao 4340 là lựa chọn ưu tiên cho các vật rèn có tiết diện nặng như trục có đường kính lớn và đĩa dày.

Các lựa chọn xử lý nhiệt cho thép hợp kim rèn

Xử lý nhiệt là nơi hóa học hợp kim của thép được chuyển thành các tính chất cơ học cuối cùng của quá trình rèn. Các phương pháp xử lý khác nhau tạo ra các đặc tính khác nhau đáng kể từ cùng một loại thép hợp kim:

Bình thường hóa

Làm nóng đến 870°C–950°C và làm mát bằng không khí sẽ tinh chỉnh cấu trúc hạt và loại bỏ các ứng suất bên trong khỏi quá trình rèn. Vật liệu rèn bằng thép hợp kim chuẩn hóa có độ bền vừa phải và độ dẻo dai hợp lý nhưng thường không được sử dụng trong các ứng dụng kết cấu đòi hỏi yêu cầu đặc tính tôi và tôi.

Làm nguội và nóng nảy (QT)

Xử lý nhiệt phổ biến nhất để rèn kết cấu thép hợp kim. Austenit hóa (thường 840°C–880°C đối với hầu hết các loại CrMo), làm nguội nhanh trong dầu hoặc nước để tạo thành martensite, sau đó ủ ở nhiệt độ được kiểm soát để phân hủy martensite giòn thành cấu trúc martensite được tôi luyện cứng hơn. Nhiệt độ ủ là đòn bẩy chính để điều chỉnh cân bằng độ bền - độ bền - nhiệt độ ủ cao hơn làm giảm độ bền nhưng tăng độ dẻo dai và độ dẻo.

Ủ

Ủ hoàn toàn (gia nhiệt trên Ac3 và làm mát lò) tạo ra điều kiện mềm nhất, dễ gia công nhất - hữu ích cho việc rèn đòi hỏi gia công rộng rãi tiếp theo trước khi xử lý nhiệt cuối cùng. Ủ hình cầu, được sử dụng cho thép hợp kim cacbon cao như 52100, chuyển đổi cacbua thành các hạt hình cầu, tối đa hóa khả năng gia công và độ ổn định kích thước trước khi đông cứng.

Chế hòa khí và làm cứng vỏ

Đối với các bánh răng, trục cam và vòng bi được rèn từ các loại có hàm lượng carbon thấp như AISI 8620, quá trình chế hòa khí (khí hoặc chân không) đưa carbon vào lớp bề mặt ở độ sâu thông thường. 0,8 mm đến 2,0 mm , tiếp theo là làm nguội và ủ ở nhiệt độ thấp. Kết quả là tạo ra một bề mặt cứng (60–63 HRC) với lõi bền, chống mỏi — sự kết hợp cần thiết cho các ứng dụng chịu áp lực tiếp xúc nhiều.

Xử lý nhiệt sau hàn (PWHT)

Các sản phẩm rèn bằng thép hợp kim được hàn thành các cụm chế tạo - đặc biệt là trong các ứng dụng đường ống và bình chịu áp lực - thường yêu cầu PWHT để giảm ứng suất cho vùng chịu ảnh hưởng nhiệt của mối hàn và khôi phục độ bền. Đối với các loại CrMo, nhiệt độ PWHT được chỉ định chính xác trong các mã như ASME Phần VIII, thường nằm trong phạm vi 650°C đến 760°C , được giữ trong thời gian tối thiểu tùy thuộc vào độ dày của phần.

Thép hợp kim so với thép cacbon và thép không gỉ - Làm rõ sự khác biệt

Việc hiểu rõ hợp kim thép nào đang được chỉ định đòi hỏi sự rõ ràng về ranh giới giữa các loại thép khác nhau, thường bị nhầm lẫn trong thực tế:

Sự lựa chọn giữa các loại này cho một bộ phận giả mạo về cơ bản là một vấn đề kinh tế kỹ thuật. Trong hầu hết các trường hợp, vật liệu rèn bằng Thép hợp kim thấp mang lại sự cân bằng tốt nhất về chi phí, hiệu suất cơ học và khả năng gia công. Việc rèn bằng thép không gỉ chỉ được chọn khi yêu cầu ăn mòn hoặc yêu cầu vệ sinh thực sự chứng minh được mức chi phí đáng kể - thường là 3× đến 6× chi phí vật liệu so với loại hợp kim thấp có độ bền tương đương.

Kiểm soát và kiểm tra chất lượng rèn thép hợp kim

Quy trình đảm bảo chất lượng cho việc rèn Thép hợp kim trong các ứng dụng quan trọng về an toàn là toàn diện và nhiều lớp. Một chương trình kiểm tra mạnh mẽ thường bao gồm các lĩnh vực sau:

• Đánh giá phân tích nhiệt: Phân tích muôi và phân tích sản phẩm của nhà sản xuất thép được xác minh theo giới hạn thành phần của tiêu chuẩn hiện hành. Các nguyên tố quan trọng như phốt pho và lưu huỳnh được duy trì ở mức dưới 0,025% và 0,015% tương ứng để rèn chất lượng cao, vì các yếu tố này phân tách thành ranh giới hạt và làm giảm độ dẻo dai.
• Kiểm tra kích thước: Các vật rèn được kiểm tra dựa trên bản vẽ ở các giai đoạn xác định - kích thước như được rèn, kích thước gia công thô và kích thước gia công cuối cùng - sử dụng các công cụ đo đã hiệu chuẩn, thiết bị CMM hoặc quét 3D cho các hình học phức tạp.
• Kiểm tra độ cứng: Độ cứng Brinell hoặc Rockwell được đo khi rèn tại nhiều vị trí sau khi xử lý nhiệt để xác minh phản ứng đồng nhất và xác nhận đã đạt được dải đặc tính. Đối với các vật rèn lớn, có thể cần phải khảo sát độ cứng trên mặt cắt ngang.
• Kiểm tra siêu âm (UT): UT chùm tia thẳng và chùm tia góc được sử dụng để phát hiện các tạp chất, lớp phủ, đường nối hoặc vết nứt bên trong không nhìn thấy được từ bề mặt. Đối với các thành phần quan trọng, cần có phạm vi bao phủ thể tích 100%, với tiêu chí loại bỏ chặt chẽ bằng kích thước lỗ đáy phẳng (FBH) tương đương của 3 mm hoặc nhỏ hơn .
• Kiểm tra hạt từ tính (MPI): Áp dụng để phát hiện sự gián đoạn bề mặt và gần bề mặt. MPI đặc biệt hiệu quả đối với thép hợp kim do tính chất sắt từ của nó, cung cấp một phương pháp có độ nhạy cao để xác định các vòng rèn, các vết nứt nguội và các đường nối trên bề mặt.
• Thử nghiệm phá hủy từ các khối thử nghiệm: Mẫu kéo, mẫu va đập Charpy và mẫu độ bền đứt gãy (theo yêu cầu của thông số kỹ thuật) được gia công từ các phiếu kiểm tra chuyên dụng có lịch sử nhiệt giống như quá trình rèn sản xuất. Kết quả kiểm tra được ghi lại trong báo cáo kiểm tra vật liệu (MTR), tạo thành hồ sơ truy xuất nguồn gốc cho quá trình rèn.

Kiểm tra của bên thứ ba bởi cơ quan kiểm tra được công nhận - chẳng hạn như DNV, Bureau Veritas, Lloyd's Register hoặc TÜV - là thông lệ tiêu chuẩn đối với thép hợp kim rèn dành cho hạt nhân, ngoài khơi hoặc các ứng dụng được quản lý khác, cung cấp xác minh độc lập rằng quy trình và kết quả thử nghiệm của nhà sản xuất đáp ứng các yêu cầu đã nêu.

Xu hướng mới nổi về thép hợp kim và công nghệ rèn

Lĩnh vực rèn thép hợp kim và thép hợp kim không tĩnh. Một số phát triển quan trọng đang định hình lại bối cảnh lựa chọn vật liệu, phương pháp sản xuất và ranh giới ứng dụng:

Thép rèn hợp kim vi mô (HSLA)

Thép hợp kim thấp cường độ cao (HSLA) đạt được độ bền tương đương với các loại thép được tôi và tôi luyện thông qua quá trình xử lý cơ nhiệt có kiểm soát và bổ sung vi lượng niobi ( 0,03%–0,05% Nb ), vanadi và titan. Trong quá trình rèn ô tô, điều này đã cho phép loại bỏ bước tôi và tôi để kết nối các thanh và trục khuỷu, giảm mức tiêu thụ năng lượng, thời gian chu kỳ và độ biến dạng. Làm cứng kết tủa trong quá trình làm mát có kiểm soát mang lại cường độ năng suất 600–900 MPa mà không cần bước xử lý nhiệt riêng biệt.

Thép cường độ cao tiên tiến cho năng lượng gió

Trục chính của tuabin gió ngoài khơi và vỏ mang hành tinh đại diện cho một lĩnh vực có nhu cầu ngày càng tăng đối với các sản phẩm rèn bằng Thép hợp kim lớn. Các bộ phận này đòi hỏi độ bền cao ở nhiệt độ xuống tới −40°C kết hợp với tuổi thọ mỏi dài dưới tải có biên độ thay đổi. Các loại chuyên dụng với các thành phần hóa học CrNiMo được tối ưu hóa và xử lý hình dạng lưu huỳnh có kiểm soát (bổ sung đất hiếm hoặc canxi) đã được phát triển đặc biệt để đáp ứng Tuổi thọ thiết kế 20 năm yêu cầu của các ứng dụng này.

Thiết kế quy trình rèn dựa trên mô phỏng

Phần mềm phân tích phần tử hữu hạn (FEA) như DEFORM, Simufact và QForm hiện được sử dụng thường xuyên để mô phỏng dòng kim loại, khuôn dập, phân bố biến dạng và tiến triển nhiệt độ trong quá trình rèn các thành phần thép hợp kim. Điều này cho phép các kỹ sư xử lý tối ưu hóa hình dạng khuôn, trình tự rèn và tỷ lệ giảm trước lần thử nghiệm vật lý đầu tiên, giảm tỷ lệ phế liệu và rút ngắn thời gian phát triển cho quá trình rèn Thép hợp kim phức tạp. Các mô hình cấu trúc vi mô kết hợp cũng có thể dự đoán sự phát triển kích thước hạt và hành vi biến đổi pha trong quá trình rèn và xử lý nhiệt tiếp theo.

Ứng dụng lưu trữ hydro và pin nhiên liệu

Sự phát triển của nền kinh tế hydro đang thúc đẩy nhu cầu rèn Thép hợp kim có thể chống lại sự giòn của hydro - một cơ chế phân hủy đặc biệt thách thức trong đó hydro nguyên tử khuếch tán vào mạng thép và làm giảm độ dẻo và độ bền khi gãy. Các loại có hàm lượng carbon giảm, kích thước hạt được kiểm soát và cấu trúc vi mô martensite hoặc bainitic được tôi luyện đang được chỉ định cho các bình áp suất hydro và các bộ phận đường ống, với các phương pháp đánh giá cơ học đứt gãy được áp dụng để đặt giới hạn ứng suất vận hành an toàn.

Chọn loại thép hợp kim phù hợp cho linh kiện rèn

Việc chọn loại thép hợp kim chính xác cho ứng dụng rèn cụ thể đòi hỏi phải cân bằng nhiều yêu cầu cạnh tranh. Danh sách kiểm tra sau đây cung cấp một cách tiếp cận có cấu trúc để lựa chọn điểm:

• Xác định các yêu cầu về tính chất cơ học: Độ bền kéo tối thiểu, cường độ chảy, độ giãn dài và năng lượng va đập ở nhiệt độ thiết kế. Những giá trị này, kết hợp với các hệ số an toàn thích hợp, xác định mức độ bền cần thiết.
• Xác định kích thước phần: Như đã thảo luận, các phần lớn hơn yêu cầu cấp độ cứng cao hơn để đạt được độ cứng xuyên suốt. Đối với các phần có đường kính hoặc độ dày trên 100 mm, các loại có bổ sung niken và molypden - chẳng hạn như 4340 hoặc EN24 - thường được ưu tiên hơn các loại CrMo đơn giản hơn như 4140.
• Đánh giá môi trường hoạt động: Ăn mòn, oxy hóa hoặc tiếp xúc với hydro có phải là một yếu tố không? Dịch vụ ở nhiệt độ cao trên 400°C thường yêu cầu loại CrMo hoặc CrMoV. Môi trường ăn mòn có thể yêu cầu xử lý bề mặt, phủ hoặc chuyển sang thép không gỉ nếu mức cho phép ăn mòn bị cấm.
• Xem xét các hạn chế về khả năng hàn và chế tạo: Giá trị tương đương carbon (CE) cao hơn làm tăng nguy cơ nứt mối hàn. Nếu vật rèn sẽ được hàn, hãy chọn loại có CE bên dưới 0.45 nếu có thể, hoặc lập kế hoạch làm nóng trước, kiểm soát nhiệt độ giữa các đường và PWHT thích hợp.
• Kiểm tra tính sẵn có và chi phí: Các loại cao cấp như 4340 và EN24 hiện có sẵn trên toàn cầu, trong khi các loại chuyên dụng hơn có thể có thời gian sản xuất lâu hơn và phí bảo hiểm cao hơn. Xác nhận tính sẵn có từ nhà cung cấp dự định với kích thước được yêu cầu trước khi chỉ định.
• Xác nhận việc tuân thủ quy tắc hoặc tiêu chuẩn hiện hành: Nhiều ngành không cho phép lựa chọn cấp độ tùy ý — mã thiết kế hiện hành (ASME, EN, DNV, MIL-SPEC) có thể hạn chế các cấp độ cho phép. Luôn xác minh rằng loại thép hợp kim đã chọn có được liệt kê hoặc phê duyệt theo tiêu chuẩn quản lý cho ứng dụng hay không.

Khi các yếu tố này được đánh giá một cách có hệ thống, việc lựa chọn thép hợp kim thích hợp để rèn Thép hợp kim sẽ trở thành một quyết định kỹ thuật được xác định rõ ràng chứ không phải là phỏng đoán. Việc đầu tư vào lựa chọn vật liệu chính xác ở giai đoạn thiết kế luôn mang lại tổng chi phí vòng đời thấp hơn, giảm rủi ro sai sót và hiệu suất dịch vụ có thể dự đoán được tốt hơn so với việc sửa chữa lựa chọn vật liệu kém sau thực tế.
