Hợp kim thép được làm bằng gì? Hướng dẫn Thành phần & Rèn

Trả lời trực tiếp

Hợp kim thép về cơ bản được làm từ sắt và carbon, nhưng thứ biến thép thông thường thành thép hợp kim hiệu suất cao là sự bổ sung có chủ ý của một hoặc nhiều nguyên tố hợp kim - chẳng hạn như crom, niken, molypden, mangan, vanadi hoặc vonfram - mỗi loại góp phần tạo ra các tính chất cơ học hoặc hóa học cụ thể. Thép hợp kim rèn , được tạo ra bằng cách định hình vật liệu được làm giàu này dưới lực nén cao, thể hiện một trong những hình thức gia công kim loại có cấu trúc đáng tin cậy nhất trong sản xuất công nghiệp.

Thành phần cơ bản của thép là sắt (Fe) thường kết hợp với carbon (C) ở mức độ từ 0,05% đến 2,0% trọng lượng . Sau đó, các nguyên tố hợp kim được đưa vào theo tỷ lệ phần trăm được kiểm soát để thay đổi độ cứng, độ bền kéo, khả năng chống ăn mòn, độ bền hoặc khả năng chịu nhiệt tùy thuộc vào ứng dụng. Kỹ thuật thành phần có chủ ý này là thứ giúp phân biệt thép hợp kim với thép cacbon trơn - và nó là thứ tạo nên Thép hợp kim rèn được đánh giá cao trong các ngành đòi hỏi khắt khe như dầu khí, hàng không vũ trụ, ô tô và máy móc hạng nặng.

Các yếu tố cốt lõi tạo nên thép hợp kim

Để hiểu thép hợp kim được làm bằng gì đòi hỏi phải xem xét các khối xây dựng nguyên tố của nó. Mỗi phần tử phục vụ một mục đích - không phần tử nào được thêm vào mà không có lý do được tính toán.

Sắt (Fe)

Kim loại cơ bản chính. Sắt cung cấp xương sống cấu trúc. Sắt nguyên chất tương đối mềm và dẻo, đó là lý do tại sao carbon và các nguyên tố hợp kim khác được thêm vào để tăng hiệu suất cơ học của nó. Sắt thường cấu thành 97% trở lên tổng thành phần trong hầu hết các loại thép hợp kim.

Cacbon (C)

Nguyên tố hợp kim quan trọng nhất. Hàm lượng carbon trực tiếp kiểm soát độ cứng và độ bền kéo. Thép hợp kim thấp chứa cacbon ở mức 0,15% đến 0,50% . Hàm lượng carbon cao hơn làm tăng độ cứng nhưng làm giảm khả năng hàn và độ dẻo dai, đòi hỏi sự cân bằng cẩn thận trong các ứng dụng rèn.

Crom (Cr)

Đã thêm số lượng từ 0,5% đến 18% , crom cải thiện đáng kể khả năng chống ăn mòn và độ cứng. Ở mức trên 10,5%, thép trở thành không gỉ. Trong quá trình rèn Thép hợp kim cho các ứng dụng nhiệt độ cao, crom cũng ổn định cacbua ở nhiệt độ cao, ngăn chặn sự mềm mại dưới nhiệt.

Niken (Ni)

Niken cải thiện độ dẻo dai, đặc biệt ở nhiệt độ thấp và tăng cường khả năng chống ăn mòn. Nó thường được sử dụng với số lượng 1% đến 5% trong kết cấu thép hợp kim. Kết hợp với crom, niken tạo ra một số loại thép hợp kim chịu va đập tốt nhất hiện có để rèn bình áp lực và các bộ phận tuabin.

Molypden (Mo)

Một trong những chất bổ sung có giá trị nhất trong thép hợp kim hiệu suất cao, molypden thường được thêm vào ở mức 0,15% đến 1,0% . Nó tăng cường đáng kể độ cứng, khả năng chống chịu sự giòn nóng và độ bền nhiệt độ cao. Thép hợp kim được sử dụng trong môi trường khoan dầu và hóa dầu hầu như luôn chứa molypden.

Mangan (Mn)

Mangan góp phần khử oxy trong quá trình luyện thép và cải thiện độ cứng và độ bền kéo. Nó vô hiệu hóa tác hại của lưu huỳnh bằng cách tạo thành mangan sunfua thay vì sắt sunfua. Mức độ thường dao động từ 0,30% đến 1,80% trong các loại thép hợp kim tiêu chuẩn.

Cách phân loại thép hợp kim: Hợp kim thấp và hợp kim cao

Không phải tất cả các loại thép hợp kim đều có thành phần hoặc hiệu suất như nhau. Ngành công nghiệp chia chúng thành hai loại lớn dựa trên tổng tỷ lệ các nguyên tố hợp kim có mặt. Sự phân loại này có tác động trực tiếp đến các thông số rèn, yêu cầu xử lý nhiệt và các ứng dụng sử dụng cuối.

Phân loại thép hợp kim theo tổng hàm lượng nguyên tố hợp kim và ứng dụng điển hình
Danh mục	Tổng hàm lượng hợp kim	Các yếu tố hợp kim phổ biến	Ứng dụng điển hình
Thép hợp kim thấp	Ít hơn 8%	Cr, Mo, Ni, Mn, V	Bình áp lực, đường ống, kết cấu rèn, linh kiện ô tô
Thép hợp kim cao	8% trở lên	Cr, Ni, Mo, W, Co	Hàng không vũ trụ, tua bin khí, xử lý hóa học, rèn nhiệt độ cao
Thép không gỉ (tập hợp con)	Tối thiểu trên 10,5% Cr	Cr, Ni, Mo	Chế biến thực phẩm, hàng hải, y tế, rèn van
Thép công cụ (tập hợp con)	Hợp kim biến đổi, C cao	W, Mo, Cr, V	Dụng cụ cắt, khuôn, khuôn, dụng cụ rèn

Trong ngành rèn, thép hợp kim thấp chiếm phần lớn thép hợp kim rèn được sản xuất trên toàn thế giới , chủ yếu là vì chúng mang lại sự cân bằng tuyệt vời giữa các đặc tính cơ học và hiệu quả chi phí. Các loại hợp kim cao được dành riêng cho các điều kiện sử dụng khắc nghiệt trong đó các yêu cầu về hiệu suất làm tăng chi phí vật liệu.

Thép hợp kim được sản xuất như thế nào: Từ quặng thô đến thành phần thành phẩm

Sản xuất thép hợp kim là một quá trình luyện kim gồm nhiều giai đoạn đòi hỏi sự kiểm soát chính xác ở từng bước. Hiểu được quy trình này giải thích tại sao tính nhất quán của thành phần lại quan trọng đến vậy trong quá trình rèn Thép hợp kim - ngay cả những sai lệch nhỏ trong hóa học cũng có thể ảnh hưởng đáng kể đến các tính chất cuối cùng của bộ phận được rèn.

Luyện quặng sắt và sản xuất thép sơ cấp

Quá trình này bắt đầu trong lò cao nơi quặng sắt, than cốc và đá vôi được kết hợp ở nhiệt độ vượt quá 1.500°C . Điều này tạo ra gang - một dạng sắt có hàm lượng carbon cao và tạp chất cao. Gang sau đó được tinh chế trong lò oxy cơ bản (BOF) hoặc lò hồ quang điện (EAF) để giảm hàm lượng carbon và loại bỏ các tạp chất không mong muốn như lưu huỳnh và phốt pho, tạo ra thép thô.

Luyện kim thứ cấp và bổ sung nguyên tố hợp kim

Các nguyên tố hợp kim được thêm vào trong quá trình luyện kim thứ cấp, thường là trong lò nung. Hợp kim sắt (sắt-crom, ferro-molypden, ferro-vanadi, v.v.) được đưa vào với số lượng chính xác để đạt được mục tiêu hóa học. Khử khí chân không có thể được sử dụng để giảm thiểu lượng hydro và oxy - đặc biệt quan trọng đối với việc rèn Thép hợp kim sẽ phải chịu môi trường căng thẳng cao. Toàn bộ gáo được khuấy và lấy mẫu nhiều lần để xác nhận tính đồng nhất hóa học trước khi đúc.

Đúc liên tục hoặc đúc phôi

Thép hợp kim lỏng được đông cứng thành phôi, bông, tấm hoặc thỏi tùy thuộc vào quá trình rèn xuôi dòng. Đối với các vật rèn bằng thép hợp kim lớn - chẳng hạn như vật rèn vòng, trục hoặc thân bình chịu áp lực - đúc phôi thường được ưa thích. Thỏi có thể nặng từ vài trăm kg trở lên 300 tấn . Tốc độ hóa rắn và hình dạng phôi ảnh hưởng đến độ bền bên trong của vật liệu, đó là lý do tại sao thiết kế phôi là một phần của quy trình kỹ thuật chất lượng.

Đồng nhất hóa và điều hòa

Các thỏi hoặc phôi đúc được ngâm trong lò đồng nhất ở nhiệt độ thường từ 1.100°C và 1.250°C trong thời gian dài (lên đến 48 giờ đối với các thỏi lớn) để loại bỏ sự phân tách - sự phân bố không đồng đều của các nguyên tố hợp kim xảy ra trong quá trình hóa rắn. Bước này là không thể thương lượng đối với các sản phẩm rèn bằng Thép hợp kim cao cấp, nơi yêu cầu các đặc tính đồng nhất trên toàn mặt cắt ngang.

Điều gì làm cho thép hợp kim rèn khác với thép đúc hoặc thép thanh

Sau khi thép hợp kim được sản xuất ở dạng phôi hoặc dạng phôi, vật liệu sẽ trải qua quá trình rèn - một quá trình cơ nhiệt làm thay đổi cơ bản cấu trúc bên trong của thép và nâng cao các tính chất cơ học của nó vượt xa những gì đúc hoặc gia công từ phôi thanh có thể đạt được.

Trong quá trình rèn, thép hợp kim được nung nóng đến phạm vi nhiệt độ rèn - thường là giữa 1.050°C và 1.250°C - và sau đó được tạo hình thông qua lực nén bằng máy ép thủy lực, búa hoặc thiết bị cán vòng. Quá trình biến dạng này đạt được một số kết quả quan trọng:

Các lỗ rỗng bên trong và các lỗ co ngót từ quá trình đúc được đóng lại và cố định lại, tạo ra một vật liệu hoàn toàn dày đặc và âm thanh.
Cấu trúc hạt được tinh chỉnh và căn chỉnh dọc theo hình dạng của bộ phận, tạo ra cấu trúc sợi định hướng giúp cải thiện độ bền theo hướng ứng suất chính.
Các tạp chất và dải phân cách được chia nhỏ và phân phối lại, làm giảm tác động tiêu cực của chúng đến tuổi thọ mỏi.
Công việc cơ nhiệt đưa ra mật độ sai lệch được kiểm soát trong mạng tinh thể, góp phần mang lại cường độ năng suất cao hơn.

Kết quả là thế Thép hợp kim rèn typically exhibit 20% to 40% higher fatigue strength so với thép đúc hợp kim tương đương có cùng thành phần. Đây là lý do tại sao các bộ phận quan trọng về an toàn - đĩa tuabin, thiết bị hạ cánh, mặt bích chịu áp, vòng cổ máy khoan - hầu như luôn được chỉ định là vật rèn thay vì đúc.

Các loại thép hợp kim phổ biến được sử dụng trong rèn và những gì chúng chứa

Ngành thép toàn cầu đã tiêu chuẩn hóa hàng trăm loại thép hợp kim, mỗi loại có phạm vi thành phần xác định được tối ưu hóa cho các đặc tính hiệu suất cụ thể. Các loại sau đây là một trong những loại được sử dụng rộng rãi nhất trong rèn thép hợp kim:

4140

AISI 4140 - Thép crom-Molypden

Thành phần: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Một trong những loại thép hợp kim được sử dụng rộng rãi nhất trên toàn cầu. Cung cấp độ cứng tuyệt vời, khả năng chống mỏi và độ dẻo dai. Thường được rèn thành trục, bánh răng, trục, thanh nối và khớp nối dụng cụ cho ngành dầu khí. Độ bền kéo sau khi xử lý nhiệt đạt 950–1.100 MPa tùy thuộc vào độ dày phần và nhiệt độ ủ.

4340

AISI 4340 — Thép Niken-Crom-Molypden

Thành phần: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Được biết đến như một loại thép hợp kim chất lượng máy bay, 4340 mang lại sức mạnh và độ dẻo dai vượt trội ngay cả ở những mặt cắt ngang lớn. Thép hợp kim rèn được làm từ 4340 được sử dụng trong gầm máy bay, trục khuỷu và các bộ phận kết cấu cấp áo giáp. Độ bền kéo có thể vượt quá 1.400 MPa khi được xử lý nhiệt thích hợp.

F22

ASTM A182 F22 — Hợp kim crom-Molypden (2.25Cr-1Mo)

Một hợp kim dịch vụ nhiệt độ cao có chứa 2,00–2,50% Cr và 0,87–1,13% Mo . Được chỉ định rộng rãi cho việc rèn bình áp lực và đường ống trong môi trường hóa dầu và nhà máy lọc dầu. Lớp này duy trì sức mạnh và chống lại sự tấn công của hydro ở nhiệt độ lên tới 550°C , làm cho nó không thể thiếu trong mặt bích của thiết bị xử lý thủy điện, thân van và vòi phun của lò phản ứng.

P91

Lớp P91 — Thép 9Cr-1Mo biến tính

Thành phần: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Được phát triển đặc biệt cho dịch vụ hơi nước nhiệt độ cao, áp suất cao trong sản xuất điện. Thép hợp kim rèn từ P91 được sử dụng trong đường ống hơi chính, đầu nối và thân van hoạt động ở nhiệt độ lên đến 620°C . Việc bổ sung vanadi và niobium tạo ra kết tủa cacbua mịn có khả năng chống lại sự biến dạng từ biến qua nhiều thập kỷ sử dụng.

Xử lý nhiệt của thép hợp kim rèn: Mở khóa các đặc tính thực sự

Thành phần của thép hợp kim xác định tiềm năng của nó, nhưng xử lý nhiệt là thứ mở ra và điều chỉnh tiềm năng đó cho một ứng dụng cụ thể. Các sản phẩm rèn bằng thép hợp kim hầu như luôn trải qua ít nhất một hoạt động xử lý nhiệt sau khi rèn và nhiều sản phẩm trải qua nhiều quá trình xử lý tuần tự.

Bình thường hóa

Vật rèn được nung nóng đến nhiệt độ xấp xỉ Cao hơn nhiệt độ tới hạn trên (Ac3) từ 50°C đến 70°C và sau đó làm mát bằng không khí. Bình thường hóa sẽ tinh chỉnh cấu trúc hạt bị xáo trộn trong quá trình rèn và giảm bớt ứng suất dư. Đối với thép hợp kim, nhiệt độ chuẩn hóa thường nằm trong khoảng 860°C và 950°C . Việc xử lý này thường là bước đầu tiên trước khi làm nguội và ủ.

Làm nguội và ủ (Q&T)

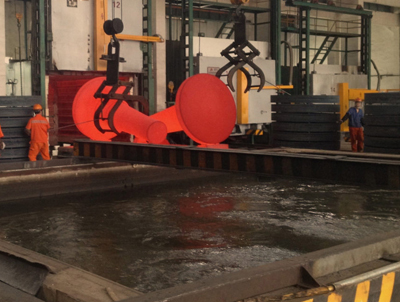

Làm nguội bao gồm việc nung nóng vật rèn đến nhiệt độ austenitizing (thường là 830°C đến 900°C đối với hầu hết các loại thép hợp kim Cr-Mo) và làm nguội nhanh chóng trong môi trường nước, dầu hoặc polyme. Điều này tạo ra vi cấu trúc martensitic có độ cứng rất cao - thường cao hơn 50 HRC - nhưng cũng có độ giòn cao. Quá trình ủ sau đó làm nóng quá trình rèn martensitic đến nhiệt độ thấp hơn, thường là giữa 540°C và 700°C , để giảm độ giòn trong khi vẫn giữ được phần lớn sự cải thiện độ bền. Các tính chất cơ học cuối cùng có thể được kiểm soát chặt chẽ thông qua việc lựa chọn nhiệt độ ủ.

Ủ

Được sử dụng khi quá trình rèn cần độ mềm tối đa để gia công hoặc khi cần loại bỏ hoàn toàn các ứng suất bên trong. Ủ hoàn toàn bao gồm việc làm nguội lò chậm từ phía trên Ac3, tạo ra cấu trúc vi mô chủ yếu là ferritic-pealitic. Đối với một số vật liệu rèn bằng Thép hợp kim phức tạp có yêu cầu gia công phức tạp, quá trình ủ giúp giảm đáng kể độ mài mòn của dụng cụ và thời gian chu trình gia công - đôi khi cắt giảm thời gian gia công bằng 30% đến 50% so với rèn ở trạng thái nguội.

Xử lý nhiệt sau hàn (PWHT)

Nhiều vật rèn bằng thép hợp kim được tích hợp vào các cụm hàn. Sau khi hàn, vùng ảnh hưởng nhiệt (HAZ) chứa cấu trúc vi mô cứng, giòn và ứng suất kéo dư có thể dẫn đến nứt chậm hoặc hỏng hóc khi sử dụng. PWHT ở nhiệt độ thường nằm trong khoảng 600°C và 760°C đối với thép hợp kim Cr-Mo giúp tôi luyện HAZ, giảm hàm lượng hydro và giảm ứng suất dư xuống mức chấp nhận được. Đối với việc rèn bình chịu áp lực, PWHT là yêu cầu bắt buộc theo hầu hết các quy chuẩn thiết kế.

Các ngành công nghiệp phụ thuộc vào việc rèn thép hợp kim và tại sao thành phần lại quan trọng

Việc lựa chọn thành phần thép hợp kim để rèn luôn hướng đến ứng dụng. Các ngành công nghiệp khác nhau đặt ra những yêu cầu rất khác nhau đối với các bộ phận rèn của chúng và chiến lược hợp kim hóa phải phù hợp chính xác với môi trường dịch vụ.

ôi

Công nghiệp dầu khí

Vòng cổ khoan, van, thiết bị đầu giếng và mặt bích đường ống hoạt động trong môi trường có áp suất cực cao, ăn mòn ứng suất do H2S gây ra và chất lỏng ăn mòn. Thép hợp kim rèn trong lĩnh vực này thường sử dụng các loại AISI 4130, 4140 và F22, tất cả đều kết hợp khả năng chống ăn mòn phù hợp với cường độ năng suất cao cần thiết để chịu được áp suất trên 100 MPa trong các ứng dụng giếng sâu.

Hàng không vũ trụ và quốc phòng

Các bộ phận của thiết bị hạ cánh, thanh truyền động và các phụ kiện gắn kết cấu trúc đòi hỏi tỷ lệ cường độ trên trọng lượng cao nhất có thể đạt được bằng thép. AISI 4340 và các biến thể được nung lại bằng hồ quang chân không (VAR) của nó cung cấp độ bền kéo lên đến 1.800 MPa ở mức độ bền gãy tương thích với thiết kế chịu thiệt hại. Mỗi gram trọng lượng tiết kiệm được trong máy bay đều có giá trị vận hành lâu dài, đó là lý do tại sao thành phần hợp kim trong vật liệu rèn Thép hợp kim hàng không vũ trụ được kiểm soát ở mức dung sai chặt chẽ hơn nhiều so với các loại thương mại tiêu chuẩn.

Phát điện

Rôto tuabin hơi, trục máy phát điện và vòi phun bình áp lực trong các nhà máy điện hạt nhân và nhiệt điện hoạt động liên tục ở nhiệt độ và áp suất cao trong nhiều thập kỷ. Thép hợp kim rèn trong lĩnh vực này sử dụng các loại chống rão như P91, P92 và 12Cr-1Mo, trong đó việc bổ sung vanadi, niobium và vonfram tạo ra sự ổn định về cấu trúc vi mô giúp ngăn ngừa sự thay đổi kích thước và mất độ bền 100.000 giờ sử dụng ở nhiệt độ trên 550°C.

Ô tô và máy móc hạng nặng

Trục khuỷu, trục cam, thanh kết nối, trục trục và các bộ phận hộp số đại diện cho phân khúc khối lượng lớn nhất của thị trường rèn Thép hợp kim toàn cầu. Các loại như 5140 (thép Cr) và 8620 (thép cacbon hóa Ni-Cr-Mo) chiếm ưu thế ở đây, mang đến sự kết hợp giữa độ cứng bề mặt nhờ quá trình làm cứng vỏ và đặc tính lõi cứng từ thành phần hợp kim. Sản lượng rèn thép hợp kim ô tô hàng năm vượt quá 10 triệu tấn trên toàn cầu , biến ô tô trở thành phân khúc sử dụng cuối lớn nhất.

Kiểm tra và xác minh chất lượng rèn thép hợp kim

Bởi vì thành phần của thép hợp kim trực tiếp xác định các đặc tính của quá trình rèn cuối cùng nên việc kiểm tra nghiêm ngặt ở nhiều giai đoạn sản xuất là thông lệ tiêu chuẩn. Các thử nghiệm sau đây được thực hiện thường xuyên trên vật liệu rèn bằng Thép hợp kim để xác minh rằng vật liệu đáp ứng các yêu cầu về thông số kỹ thuật:

Phân tích hóa học

Phương pháp quang phổ phát xạ quang học (OES) hoặc huỳnh quang tia X (XRF) được sử dụng để xác minh thành phần hóa học của mọi nhiệt lượng của thép hợp kim trước khi rèn. Kết quả phải nằm trong phạm vi thành phần được chỉ định cho từng phần tử. Đối với các ứng dụng quan trọng, phân tích muôi được bổ sung bằng phân tích sản phẩm lấy từ quá trình rèn thành phẩm.

Kiểm tra cơ khí

Kiểm tra độ bền kéo (theo tiêu chuẩn ASTM E8 hoặc ISO 6892) đo cường độ năng suất, độ bền kéo cuối cùng, độ giãn dài và giảm diện tích. Thử nghiệm va đập Charpy (theo tiêu chuẩn ASTM E23) đánh giá độ bền ở nhiệt độ quy định. Kiểm tra độ cứng (Brinell, Rockwell hoặc Vickers) xác minh phản ứng xử lý nhiệt trên mặt cắt ngang rèn.

Kiểm tra siêu âm (UT)

UT tự động hoặc thủ công được sử dụng để phát hiện những điểm không liên tục bên trong như độ xốp, vết nứt hoặc tạp chất trong thân vật rèn. Tiêu chí chấp nhận được xác định theo các tiêu chuẩn như ASTM A388 hoặc EN 10228-3. Đối với vật liệu rèn Thép hợp kim lớn được sử dụng trong bình áp lực hoặc tua bin, UT được thực hiện ở 100% khối lượng rèn .

Kiểm tra hạt từ tính (MT)

MT phát hiện sự gián đoạn bề mặt và gần bề mặt trong thép hợp kim ferit. Việc rèn được từ hóa và các hạt sắt từ mịn cho thấy dấu hiệu vết nứt trên bề mặt. Thử nghiệm này đặc biệt quan trọng đối với vật rèn bằng Thép hợp kim đã được gia công, vì gia công có thể để lộ các vết nứt dưới bề mặt hoặc để lộ các đường nối không nhìn thấy được trong điều kiện rèn thô.

Thép hợp kim so với thép cacbon trơn trong các ứng dụng rèn

Một câu hỏi thực tế trong bất kỳ quy trình thiết kế rèn nào là liệu chi phí bổ sung của các nguyên tố hợp kim có hợp lý so với thép cacbon thông thường hay không. Sự so sánh sau đây cung cấp một quan điểm dựa trên dữ liệu:

So sánh đặc tính chính giữa thép cacbon trơn và các loại thép rèn hợp kim thông thường
Tài sản	Thép cacbon trơn (1045)	Thép hợp kim (4140)	Thép hợp kim (4340)
Độ bền kéo (Q&T)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
Độ cứng	Thấp (làm cứng nông)	Trung bình-Cao	Rất cao
Độ dẻo dai ở nhiệt độ thấp	Nghèo	Tốt	Tuyệt vời
Chống ăn mòn	Nghèo	Trung bình	Trung bình
Độ bền nhiệt độ cao	Nghèo above 300°C	Tốt to 450°C	Tốt to 450°C
Chi phí vật liệu tương đối	Thấp nhất	1,5–2 lần cacbon thường	2,5–4x carbon trơn

Trong các ứng dụng mà quá trình rèn nhỏ, chịu tải nhẹ hoặc dễ thay thế, thép cacbon trơn có thể là một lựa chọn thiết thực. Tuy nhiên, đối với bất kỳ bộ phận nào mà hư hỏng sẽ nghiêm trọng hoặc khi việc giảm kích thước phần (trọng lượng) là quan trọng về mặt thương mại, Thép hợp kim rèn deliver a cost-performance advantage nhanh chóng bù đắp giá vật liệu cao hơn thông qua trọng lượng linh kiện giảm, tuổi thọ sử dụng kéo dài và tần suất bảo trì thấp hơn.

Cách chọn loại thép hợp kim phù hợp với yêu cầu rèn của bạn

Việc lựa chọn thành phần thép hợp kim chính xác cho dự án rèn là một quyết định kỹ thuật có cấu trúc. Các yếu tố sau đây cần được đánh giá một cách có hệ thống:

Phạm vi nhiệt độ dịch vụ: Đối với nhiệt độ môi trường xung quanh và vừa phải lên tới 400°C, các loại Cr-Mo tiêu chuẩn như 4140 hoặc F11 là đủ. Đối với nhiệt độ trên 500°C, nên xem xét các loại 9Cr đã được sửa đổi (P91, P92) hoặc vật liệu rèn không gỉ austenit.
Mức độ sức mạnh yêu cầu: Xác định cường độ năng suất tối thiểu và độ bền kéo theo yêu cầu của thiết kế. Đối với cường độ năng suất trên 900 MPa, nên chọn loại có chứa niken (4340, 300M) hoặc thép hợp kim cường độ siêu cao.
Độ dày và độ cứng của phần: Việc rèn phần lớn hơn đòi hỏi độ cứng cao hơn để đạt được độ cứng xuyên suốt. Thép hợp kim trơn như 4140 có thể được làm cứng hoàn toàn ở các phần có độ dày xấp xỉ đường kính 75mm ; đối với các phần lớn hơn, cần có các loại niken cao hơn hoặc các biến thể nấu chảy lại trong chân không.
Môi trường ăn mòn: Nếu quá trình rèn sẽ tiếp xúc với môi trường H2S, clorua hoặc axit, thì nên xem xét thép hợp kim chống ăn mòn có cấp độ crom hoặc không gỉ cao hơn, ngay cả khi các yêu cầu cơ học cơ bản có thể được đáp ứng bằng hợp kim đơn giản hơn.
Yêu cầu về khả năng hàn: Hàm lượng carbon và hợp kim cao hơn thường làm giảm khả năng hàn. Nếu thép hợp kim rèn sẽ được hàn trong quá trình sử dụng, giá trị tương đương carbon (CE) bên dưới 0.45 thường được nhắm mục tiêu để tránh hiện tượng nứt do hydro gây ra trong HAZ mà không cần gia nhiệt trước bắt buộc.
Độ bền va đập ở nhiệt độ thấp: Đối với các ứng dụng ngoài khơi, Bắc Cực hoặc đông lạnh, phải xác định năng lượng va chạm Charpy ở nhiệt độ thiết kế tối thiểu. Bổ sung niken là cách hiệu quả nhất để duy trì độ bền ở nhiệt độ dưới 0 trong quá trình rèn thép hợp kim.

Xu hướng mới nổi trong công nghệ rèn và thành phần thép hợp kim

Lĩnh vực phát triển thép hợp kim không tĩnh. Các nỗ lực nghiên cứu và phát triển công nghiệp tiếp tục nâng cao ranh giới về thành phần thép hợp kim có thể đạt được, với ý nghĩa quan trọng đối với việc rèn Thép hợp kim thế hệ tiếp theo.

Thép hợp kim thấp cường độ cao (AHSLA) tiên tiến

Các lớp này đạt được độ bền kéo trên 1.000 MPa với tổng hàm lượng hợp kim dưới 3%, chủ yếu thông qua việc bổ sung vi hợp kim niobi (0,02–0,06%), titan (0,01–0,04%) và vanadi (0,05–0,15%). Cơ chế này dựa vào sự làm cứng kết tủa từ các hạt cacbua và nitrit mịn hình thành trong quá trình làm mát có kiểm soát sau khi rèn. Kết quả là loại thép này kết hợp sức mạnh của thép hợp kim cao truyền thống với khả năng hàn được cải thiện đáng kể và chi phí nguyên liệu thô thấp hơn.

Xử lý có kiểm soát cơ nhiệt (TMCP) để rèn

TMCP tích hợp biến dạng rèn với quá trình làm mát được kiểm soát theo một trình tự phối hợp duy nhất, thay thế các chu trình hâm nóng và làm nguội thông thường. Đối với thép hợp kim, TMCP có thể đạt được kích thước hạt dưới đây 10 micromet - mịn hơn nhiều so với vật liệu được rèn và xử lý nhiệt thông thường. Kích thước hạt mịn hơn đồng thời cải thiện độ bền, độ dẻo dai và khả năng chống mỏi mà không làm tăng hàm lượng hợp kim, giảm mức tiêu thụ năng lượng xử lý nhiệt lên tới 25% trong một số hoạt động rèn.

Sản xuất phụ gia như một sự bổ sung cho việc rèn

Mặc dù sản xuất bồi đắp (AM) không thể tái tạo cấu trúc sợi và mật độ của vật rèn Thép hợp kim, nhưng nó ngày càng được sử dụng cho các dạng phôi gần dạng lưới sau đó được rèn. Phương pháp lai này làm giảm chất thải vật liệu từ Tỷ lệ mua để bay là 60–70% điển hình trong rèn thông thường đến dưới 30% đối với các hình dạng phức tạp, trong khi vẫn bảo toàn được lợi ích toàn vẹn về cấu trúc của quá trình rèn. Bột thép hợp kim dành cho AM là một phân khúc đặc biệt đang phát triển, với các thành phần phản ánh chặt chẽ các loại hợp kim rèn đã được thiết lập.

Thiết kế hợp kim tính toán

Các công cụ nhiệt động lực học tính toán dựa trên CALPHAD hiện cho phép các nhà luyện kim thiết kế các thành phần thép hợp kim mới bằng cách dự đoán sơ đồ pha, nhiệt độ biến đổi và sự phát triển cấu trúc vi mô trước khi nấu chảy một kg thép. Cách tiếp cận này đang đẩy nhanh đáng kể chu kỳ phát triển cho các loại rèn Thép hợp kim mới - giảm thời gian từ ý tưởng đến cấp sản xuất đủ tiêu chuẩn so với phương pháp truyền thống. 10–15 năm đến ít nhất là 3–5 năm trong một số chương trình.

Ngôn ngữ

+86-13915203580

Gửi phản hồi
